Sterilisatieapparatuur | Laboratoriumautoclaven
    Laboklav
    Serie 55-195

    FLEXIBELE OPLOSSINGEN VOOR HOGE EISEN.

    De stoomsterilisator is verkrijgbaar in twee opties voor de kamerdiameter : Ø 400 mm (modellen 55, 80 en 100) of Ø 500 mm (modellen 135, 160, 195). Ze kunnen zowel horizontaal als verticaal worden opgesteld, afhankelijk van de ruimte en de eisen van de plaats van gebruik. Met een vermogensbereik van 3,3 tot 10 kW zijn de sterilisatoren geschikt voor een groot aantal toepassingen, van kleinere tot uitgebreidere sterilisatietaken. De flexibele opbouw en de krachtige uitvoering maken het tot een veelzijdige oplossing in de sterilisatietechniek.

    Geselecteerde kammerdiameter:

    Afvoerluchtfiltratie door middel van metalen filters

    Laboklav 55-195
    Uitbreidingsfasen en extra componenten voor de stoomsterilisatorenserie

    Ons programma omvat: touchscreenbediening met geïntegreerde documentatie- en archiveringsfunctie, die geschikt is voor netwerken en gebruikmaakt van de documentatiesoftware SegoSoft. Voor snelle terugkoeling van vloeistoffen zijn verschillende uitvoeringen beschikbaar. De vacuüminstallatie zorgt voor optimale omstandigheden, terwijl de afvoerluchtfiltratie volgens veiligheidsniveau S2 is voorgeschreven. Alle bekledingsplaten en afdekplaten kunnen volledig uit roestvrij staal worden vervaardigd.

    Optie M: Snelle terugkoeling
    (zonder steundruk, voor open vaten)

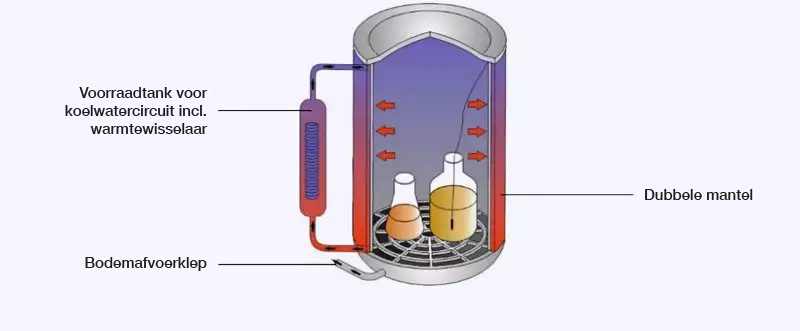

    Optie M: Snelle terugkoeling

    De serie Laboklav 55-195 kan optioneel worden uitgerust met een zeer effectieve terugkoelinrichting voor vloeistoffen. Tijdens de terugkoelfase wordt via de dubbele mantel koud VE-water rond de kamer geleid, waardoor de vloeistoffen sneller worden afgekoeld. Hierdoor kan de afkoelfase met wel 50% worden verkort*. Het doorslaggevende criterium hierbij is de dubbele mantel. In tegenstelling tot een gewikkelde koelspiraal zorgt deze voor een volledige koeling van de kamer en een snelle afvoer van de warmte. De koeling wordt gevoed door de in de autoclaaf geïntegreerde voorraadtank. Nadat het water door de kamer is gestroomd, wordt het VE-water teruggevoerd naar de tank. De opgenomen warmte wordt via een warmtewisselaar afgegeven aan het koude water dat nodig is voor de condensatie van de damp en via de verzamel aansluiting afgevoerd naar het afvalwater.

    Conventionele koelsystemen voor autoclaven verbruiken per cyclus ongeveer 50 l VE-water en meer*. Dit dure VE-water wordt weggegooid. Het terugkoelsysteem Laboklav leidt tot aanzienlijke besparingen op de bedrijfskosten en levert een waardevolle bijdrage aan een milieuvriendelijk gebruik van hulpbronnen.

    Tijdens de terugkoelfase moet rekening worden gehouden met een vloeistofverlies van ongeveer 5 - 8%. Dit is fysiek niet te voorkomen. Als vloeistofverlies onaanvaardbaar is, raden wij de koelopties met ondersteuningsdruk (S) aan, eventueel in combinatie met een radiaalventilator (L).

    * afhankelijk van de flesgrootte en de beladingshoeveelheid

    Optie S: steundruk
    (voor open vaten) alleen in combinatie met optie M

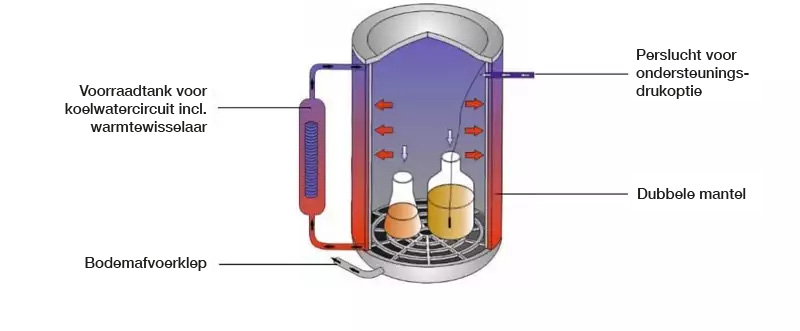

    Optie S: Snelle terugkoeling met ondersteunende druk

    De geïntegreerde ondersteuningsdrukregeling breidt de snelle terugkoeling (optie M) uit. Hierbij wordt steriel gefilterde perslucht in de kamer geleid en zorgt ervoor dat er tijdens de sterilisatie geen vloeistofverlies kan optreden. De kamer wordt op een hogere druk gehouden dan de druk in de vaten, waardoor verdampingsverliezen effectief worden voorkomen. Hiervoor moet een externe persluchtaansluiting aanwezig zijn.

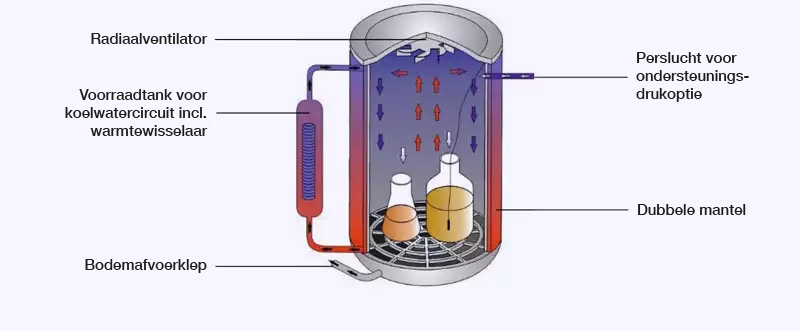

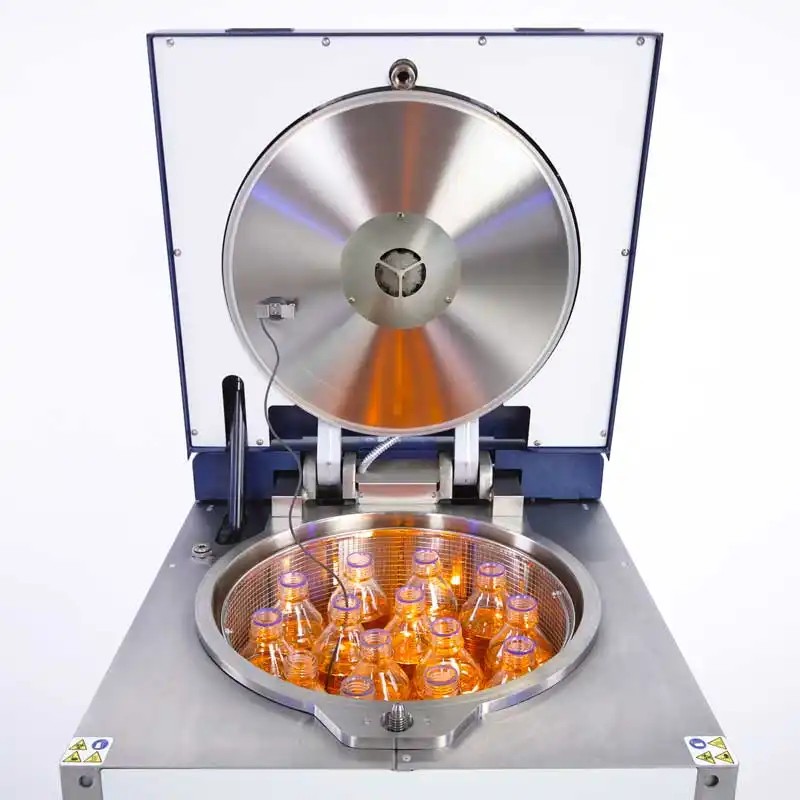

    Optie L: Radiaalventilator
    (voor vast afgesloten vaten) alleen in combinatie met optie M en S

    Optie L: Radiaalventilator (voor vast afgesloten vaten) alleen in combinatie met optie M en S

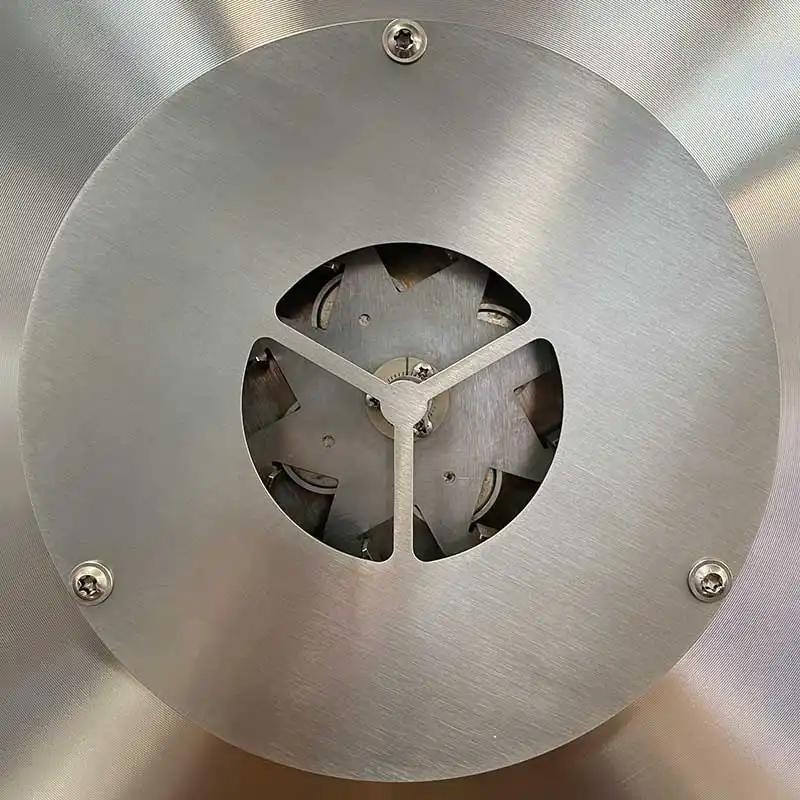

    De radiale ventilator vult de uitgebreide koelprogramma's aan met ondersteunende druk (opties M en S) en maakt de sterilisatie van drukdicht afgesloten vaten mogelijk. De ingebouwde ventilator voorkomt effectief temperatuurverschillen en zorgt voor geforceerde convectie in de kamer. Hierdoor wordt het barsten van afgesloten verpakkingen effectief voorkomen. Bovendien wordt in de terugkoelfase de warmteafgifte verbeterd en het koelvermogen aanzienlijk verhoogd.

    SegoSoft

    SegoSoft - de volautomatische, digitale batch- en procesdocumentatie voor uw sterilisatoren, thermodesinfectoren en sealmachines

    Roestvrij staal

    Bekledingsplaten en afdekplaten volledig in roestvrij staal

    Ontluchten door middel van voorvacuüm en droogvacuüm

    Optie V: voorvacuüm en droogvacuüm

    De serie Laboklav 55-195 kan optioneel worden uitgerust met uitgebreide vacuümopties.

    • Voorvacuüm (permanent of gefractioneerd):
      Een voorvacuüm dient in de eerste plaats voor een goede ontluchting van alle soorten verpakte sterilisatiegoederen, vast en vochtig afval in zakken en andere moeilijk te ontluchten goederen. Een meerfasig (gefaseerd) voorvacuüm verwijdert op betrouwbare wijze de aanwezige lucht en zorgt ervoor dat de stoom ongehinderd tot het te steriliseren materiaal kan doordringen. Alleen met een gefaseerd voorvacuüm zijn bij de genoemde toepassingen reproduceerbare sterilisatieresultaten volgens DIN 58951-2 gegarandeerd!

    • Droogvacuüm:
      Het droogvacuüm is nodig voor het nadoen van alle verpakte sterilisatiegoederen. Hierbij wordt het condensaat in de verpakkingen tijdens de droogfase betrouwbaar verdampt en door middel van vacuüm uit de kamer verwijderd. Zo wordt een extra omzetting en nadooring in een droogkast voorkomen.

    Afvoerluchtfiltratie – veilige bescherming voor de gebruiker

    Afzuigfiltratie – veilige bescherming voor de gebruiker

    De afvoerluchtfiltratie voldoet qua opbouw en werking aan de eisen van de Duitse verordening inzake biologische stoffen (BioStoffV), inclusief TRBA 100, en de Duitse verordening inzake veiligheid bij genetische manipulatie (GenTSV). Het apparaat is daarmee geschikt voor gebruik in ruimtes met beschermings-/veiligheidsniveau 2 of hoger.

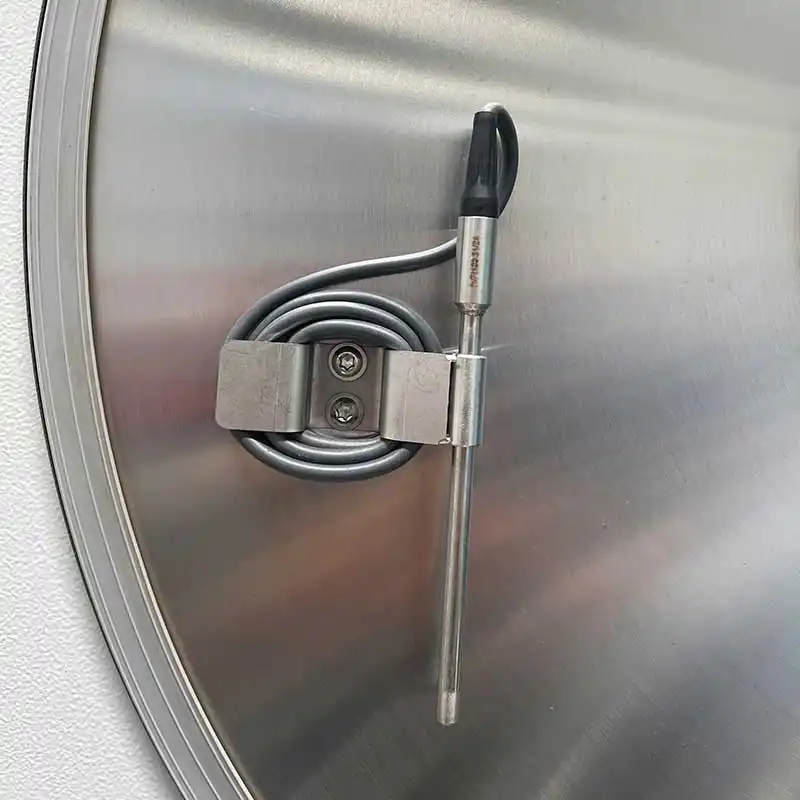

    De afvoerlucht wordt bij elke cyclus gefilterd, waarbij het condensaat wordt gesteriliseerd en de filterpatroon op een gecontroleerde temperatuur wordt gesteriliseerd. Een in de filterbehuizing geïntegreerde PT 100-temperatuursensor garandeert een succesvolle sterilisatie.
    De filterbehuizing is voor de gebruiker gemakkelijk bereikbaar in de behuizing geïntegreerd en toegankelijk wanneer het deksel open is. Een drukdichte roestvrijstalen behuizing omhult het kunststof omhulde hydrofobe filterelement met een maaswijdte van 0,2 μm.

    De levensduur van het filterelement kan worden gecontroleerd via de in de besturing geïntegreerde batchteller; deze geeft ook aan wanneer het filter moet worden vervangen.

    De afzonderlijke opties zijn gebaseerd op de huidige stand van de techniek en de eisen van de geldende wetten, verordeningen, normen en richtlijnen, waaronder:

    • ArbSchutzG: wet op de arbeidsveiligheid

    • ÜAnlG: wet inzake installaties die onder toezicht staan

    • BetrSichV: bedrijfsveiligheidsverordening

    • DIN 58951-2:2018-01: Sterilisatie - Stoomsterilisatoren voor laboratoriumsterilisatiegoederen - Deel 2

    • DIN EN 61010-1 VDE 0411-1:2020-03: Veiligheidsvoorschriften voor ... laboratoriumapparatuur

    • Richtlijn 2014/68/EU: Richtlijn drukapparatuur

    • TRB 402: Uitrusting van drukvaten, openingen en sluitingen

    • TRBA 100: Beschermende maatregelen voor werkzaamheden met biologische agentia

    • GenTSV: Verordening inzake de veiligheid van gentechnologie
