Dampfsterilisatoren | Laborautoklaven
Laboklav Serie 66xx
UNIVERSELL EINSETZBAR MIT BIS ZU 897 LITER KAMMERVOLUMEN.
Die LABOKLAV 66xx Serie umfasst universell einsetzbare Autoklaven mit einem breiten Anwendungsspektrum, die speziell für hohe Volumina an Sterilisationsgütern in großen Zentralsterilisationen entwickelt wurden. Die Serie ist in einer ein- oder zweitürigen Ausführung erhältlich. Ein flexibler Medienfühler gewährleistet durch die Messung im Referenzgefäß die sichere Sterilisation von Flüssigkeiten und erfüllt die Thermosperre gemäß IEC 61010.

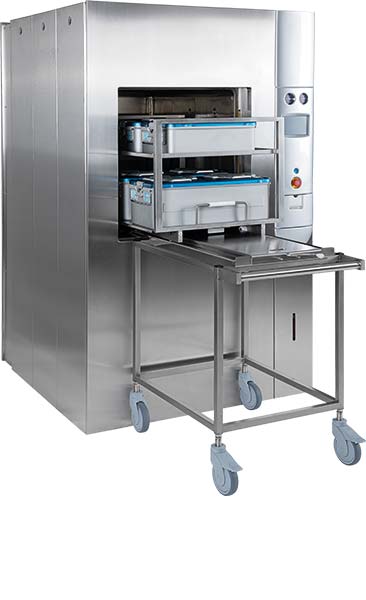

Laboklav 666, 669, 6612, 6615 und 6618 –
effektive Dampfsterilisation mit einem
Kammervolumen von 375 bis 897 Liter

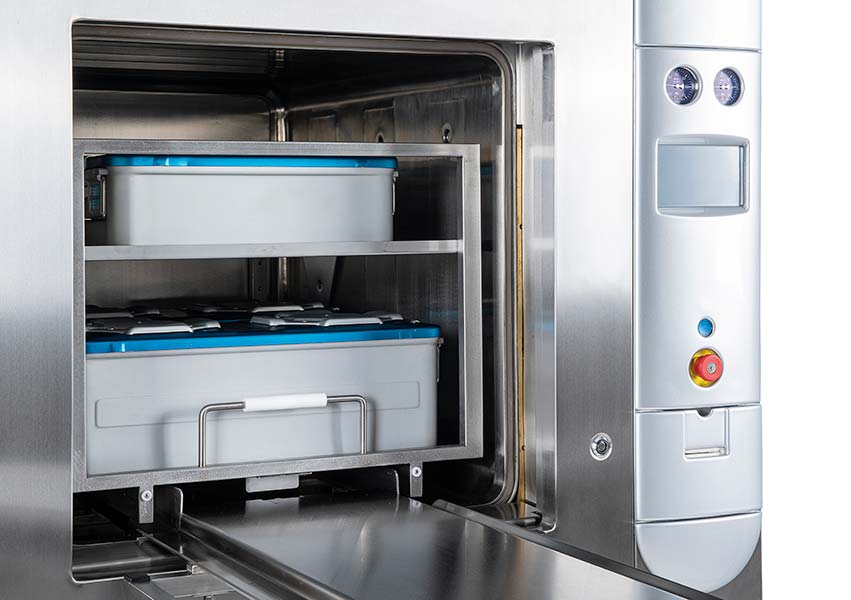

Die LABOKLAV Serie 66xx zeichnet sich nicht nur durch ihre herausragende Sterilisationsleistung, sondern auch durch das innovative Design seiner Kammer aus, die in einer praktischen, eckigen Form gestaltet wurde, um eine optimale Raumausnutzung und effiziente Prozessführung zu gewährleisten.
Darüber hinaus sind alle Modelle der Serie, mit Ausnahme der Ausführungen 6615 und 6618, sowohl als Durchreiche-Modell als auch in einer Einzeltür-Version erhältlich, was eine flexible Integration in unterschiedliche Arbeitsumgebungen ermöglicht. Die Modelle 6615 und 6618 hingegen sind ausschließlich als Durchreiche-Version verfügbar, um eine besonders komfortable Beladung und Entladung zu gewährleisten. So bietet der LABOKLAV 66xx für jede Anforderung die passende Lösung.
Die Produktserie LABOKLAV 66xx ist serienmäßig mit einem leistungsstarken Vakuumsystem, einem innovativen Kühlwassersparsystem und einem flexiblen Medienfühler ausgestattet, der eine präzise und sichere Sterilisation von Flüssigkeiten garantiert. Zusätzlich stehen zahlreiche optionale Ausstattungen zur Verfügung, darunter eine Schnellrückkühlung, ein zusätzlicher Stütztdruck und eine Abluftfiltration. Diese Optionen ermöglichen es, die Sterilisationsprozesse noch effizienter und flexibler an die spezifischen Anforderungen Ihrer Sterilisationseinrichtung anzupassen.
Edelstahl
Kammer, Heizmantel, Schiebetür und Gehäuse komplett aus hochwertigem Edelstahl
Schiebetüren
mit automatischen vertikalen Schiebetüren
Dampferzeugung
integrierter Dampferzeuger
Leistung von 36 bis 54 + 2,5 kW (extern)
2. Monitor
2. Monitor auf Entnahmeseite
(Standard bei Durchreiche)
Touchscreen
7“ Farbdisplay mit Touchscreen
21 Programme
19 Programme + 2 Testprogramme

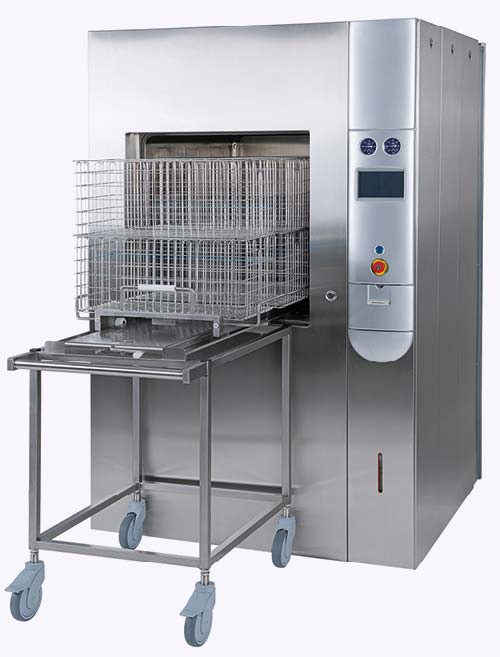

Laboklav Serie 66xx – Ausgelegt für ein breites Anwendungsspektrum.
Serienmäßig mit
Siemens SPS, integriertem Drucker, Remote Control, VNC-Viewer (App), Vakuumsystem (V) und Kühlwassersparsystem
Zubehör
Transport- und Beladesysteme, Körbe, Wannen, Kompressor, Software
Kammertüren
Die Kammertüren sind aus hochwertigem Edelstahl 316L gefertigt. Ein pneumatischer Antrieb bewegt sie vertikal.
Verrohrung
Der Benutzer kann zwischen zwei Arten von Verrohrung wählen:
- Kupfer/Messing-Rohrleitungen und Ventile
- Verrohrung aus rostfreiem Edelstahl und Tri-Clamp-Fittings (optional)
Gehäuse
Das Gehäuse des Sterilisators ist aus rostfreiem Edelstahl gefertigt, um die Wartung zu erleichtern.
Dichtung
Der Sterilisator verwendet eine luftdruckbetriebene Dichtung, die sich in der Kammernut befindet, um die Kammer luftdicht abzuschließen. Sobald die Tür geschlossen ist, wird Luftdruck in die Nut gepumpt, der die Dichtung fest gegen die Tür drückt und die Kammer abdichtet.
Die Wartung ist schnell und einfach – die Dichtung lässt sich per Knopfdruck aus der Nut drücken. Nach dem Einsetzen einer neuen Dichtung wird sie durch das Vakuumsystem per Knopfdruck wieder in die Nut gezogen.
Wasserring-Vakuumpumpe
Der Sterilisator ist mit einer effizienten Wasserring-Vakuumpumpe ausgestattet, die die Luft aus der Kammer entfernt. Die Pumpe kann ein Endvakuum von -93 kPa (7 kPa absolut) erreichen. Zur Verringerung von Vibrationen ist sie auf Antivibrationspads montiert.
Das bei der Vakuumerzeugung verwendete Speisewasser wird von der Luft getrennt, gekühlt und der Pumpe wieder zugeführt, um den Wasserverbrauch zu minimieren.
Ventile
Pneumatische Regelventile sorgen für die präzise Steuerung des Dampfstroms in und aus der Kammer.
Validierungsports
Die Sterilisationskammer ist mit zwei Messanschlüssen ausgestattet:
- Anschluss für ein Druckmessgerät (Rohrgewinde ISO 228-G1/2 "A)
- Anschluss für einen Temperaturfühler (Rohrgewinde ISO 228-G1 "A)
LCD-Touchscreen
Der Sterilisator verfügt über einen gut ablesbaren 7"-LCD-Touchscreen mit intuitiver und benutzerfreundlicher Oberfläche.
Lufteinlassfilter
Für Zyklen mit Vakuumtrocknung wird Umgebungsluft zugeführt. Ein integrierter Sterilluftfilter sorgt dafür, dass diese Luft steril ist – er entfernt 99,999 % der Partikel mit einer Größe ab 0,3 µm.
Dampfverriegelungstürschalter
Verhindert das Eindringen von Dampf in die Kammer, wenn die Tür nicht verschlossen ist.
Sicherheitsventile
Sicherheitsventile sind eine wichtige Sicherheitseinrichtung in Druckgeräten. Ihre Hauptfunktion ist der Schutz von Leben und Eigentum bei einem Überdruckereignis. Aus diesem Grund sind Laboklav 66xx Sterilisatoren mit drei Sicherheitsventilen ausgestattet, die mit den folgenden Komponenten verbunden sind:
- Druckgefäß des Dampferzeugers
- Sterilisationskammer
- Türdichtungssystem
Notaus
Die Not-Aus-Schalter befinden sich auf der Belade- und Entladeseite (Doppeltürversionen). Sie haben zwei Funktionen:
- Sofortiges Anhalten einer in Bewegung befindlichen Tür (entweder Öffnen oder Schließen) und Anzeige einer Alarmmeldung
- Unterbrechung eines laufenden Sterilisationsprozesses, Schließen aller Ventile, die die Sterilisationskammer mit Medien versorgen, und Ausschalten der Heizungen des Dampfgenerators (Sterilisatoren mit eingebautem Dampfgenerator)
Safety Bar
Jede Tür ist mit einer Safety Bar ausgestattet, der sich oben an der Tür befindet. Dadurch werden Verletzungen des Personals und Produktschäden verhindert, wenn sich die Tür in Bewegung befindet.
Wasserstandssensoren im Dampfgenerator
Der Dampferzeuger ist mit zwei Wasserstandssensoren ausgestattet:
- Oberer Sensor - hilft, einen konstanten Wasserstand zu halten
- Unterer Sensor - schaltet die Heizungen ab, wenn der Wasserstand unter einen festgelegten sicheren Mindestwert fällt
Druckmessung
Zwei analoge Manometer, die sich oben an der Gerätvorderseite befinden, zeigen den aktuellen Druck in der Kammer und im Dampfgenerator an.
Abdampfkondensation und Kondensatkühlung
Um eine sichere Entsorgung des Kondensats zu gewährleisten, wird es vor der Ableitung auf unter 60°C abgekühlt. Dadurch wird auch sichergestellt, dass die Abflussrohre nicht durch Hitze beschädigt werden.
Thermischer Schutz des Dampferzeugers
Sterilisatoren mit eingebautem Dampferzeuger verfügen über einen zusätzlichen Überhitzungsschutz. Ein Temperaturbegrenzer schaltet die Heizungen ab, wenn die Temperatur des Kesselkörpers sichere Werte überschreitet.
Optional für die Dampfsterilisatoren Laboklav Serie 66xx
Option M: Schnellrückkühlung
(mit integrierter Schellrückkühlung)
Ein leistungsstarkes Schnellrückkühlsystem für die Flüssigkeitssterilisation reduziert die Zykluszeiten erheblich und ermöglicht mehrere Sterilisationszyklen pro Arbeitstag.
Option S: Stützdruck
(für offene Gefäße) nur in Verbindung mit Option M
Wird das Rückkühlsystem um die Stützdruck-Option erweitert, können Flüssigkeiten in offenen Gefäßen ohne Verlust sterilisiert werden, wodurch die Zykluszeit weiter verkürzt wird.
Abluftfiltration – der sichere Anwenderschutz
Ein Abluftfiltersystem schützt Anwender und Umwelt vor gefährlichen Keimen, die bei der Kammerentlüftung freigesetzt werden können, und ermöglicht den Einsatz des Autoklaven in Laboren ab Sicherheitsstufe 2.
Air Detector
in Autoklaven oder Sterilisatoren, dient ein Air Detector dazu, Luftblasen oder -ansammlungen zu identifizieren, die den Sterilisationsprozess stören könnten.
Bio Barriere
Eine Biobarriere ist eine Schutzbarriere zur sicheren Abgrenzung zwischen reinem und unreinem Bereich.
Edelstahlverrohrung / Triclamp
Die Edelstahlverrohrung bietet Korrosionsbeständigkeit, Hygiene, einfache Reinigung und Langlebigkeit, was es zur bevorzugten Wahl macht. Zusätzlich auch in einer Ausführung mit Edelstahlventilen sowie Triclamp erhätlich.
Technische Daten
Laboklav 66xx Dampfsterilisatoren erfüllen alle erforderlichen Normen und Richtlinien, die im Folgenden aufgeführt sind:
- 2014/68/EU: Druckgeräterichtlinie
- EN 61010-1:2010: Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen
- EN 61010-2-040:2015: Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte – Teil 2
- EN 61326-1:2013: Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV-Anforderungen - Teil 1: Allgemeine Anforderungen
Alle unsere Kundendienstmitarbeiter sind „Befähigte Personen gemäß Druckgeräterichtlinie“.
KUNDENDIENST wird bei uns groß geschrieben.
Unser bundesweites Servicenetz garantiert kurze Reaktionszeiten und kompetente Servicetechniker, die über viele Jahre Berufserfahrung im Bereich Dampfsterilisation verfügen. Unsere fairen Preise und die servicefreundliche Grundkonstruktion der Geräte halten die Kosten gering. Wir kümmern uns um Ihre Geräte.
Jedes Gerät ist serienmäßig mit einem Vakuumsystem (V), einem Kühlwassersparsystem (K) sowie mit einem flexiblen Referenzfühler (R) ausgestattet.
Die Abluftfiltration (FA) ist optional erhältlich.
